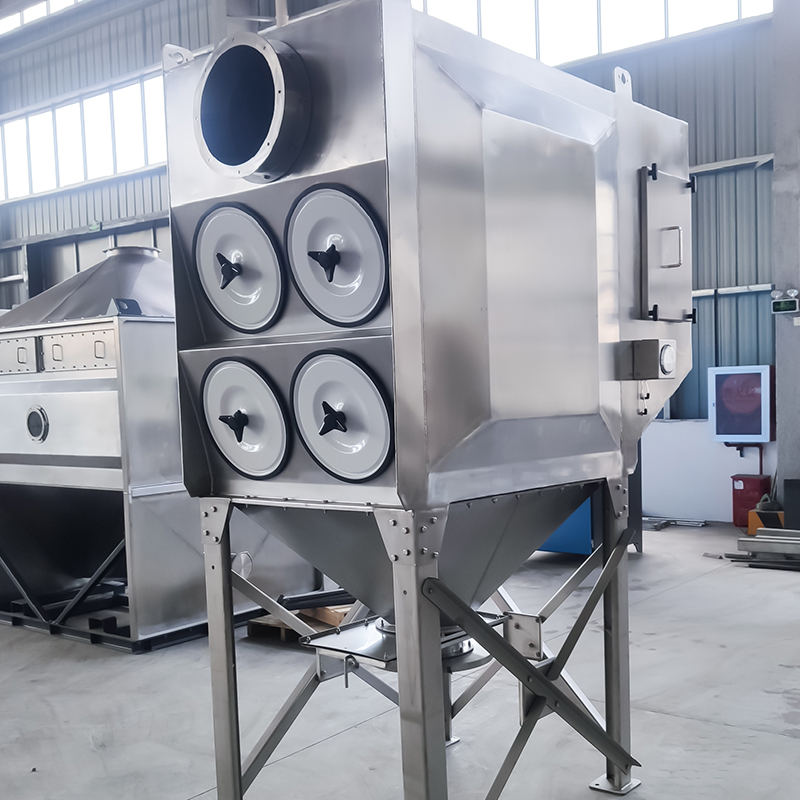

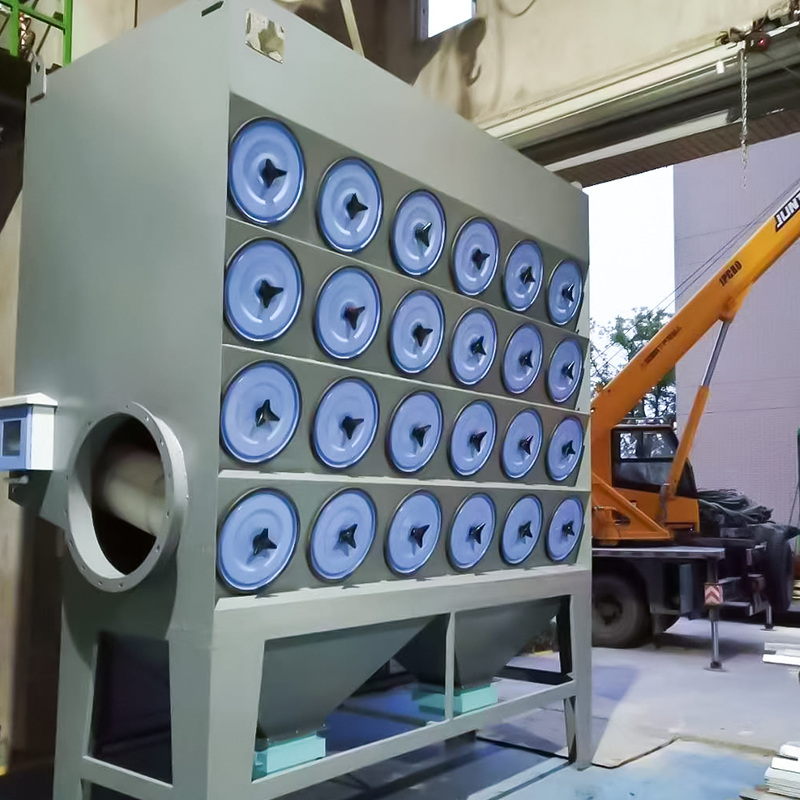

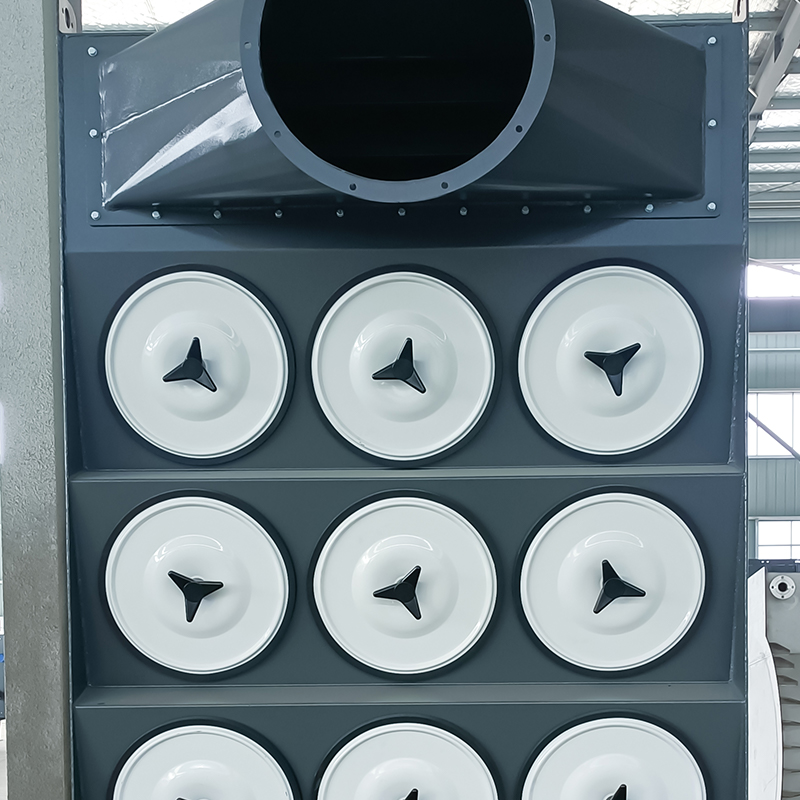

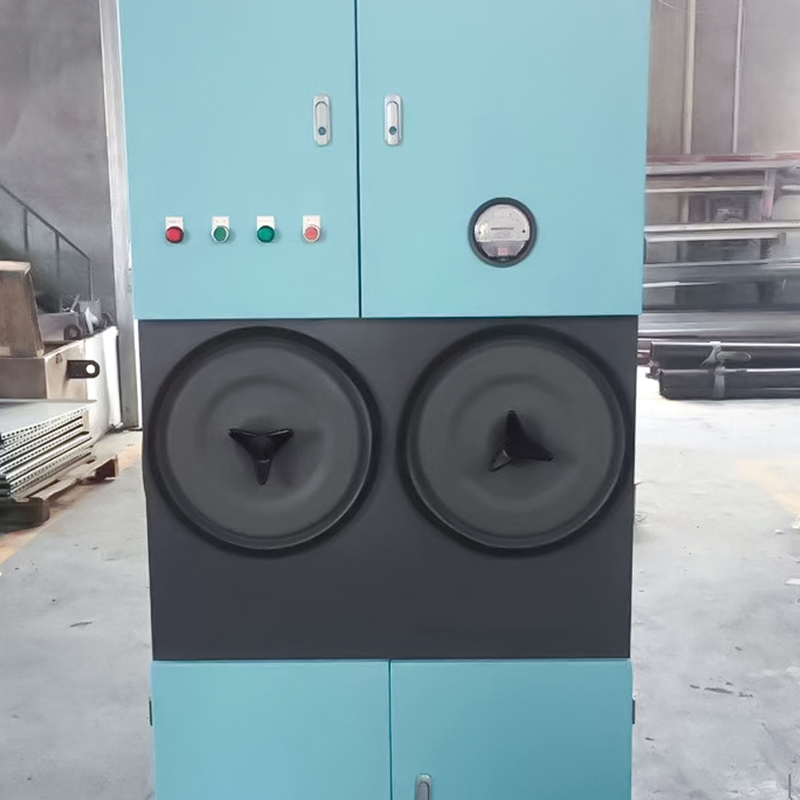

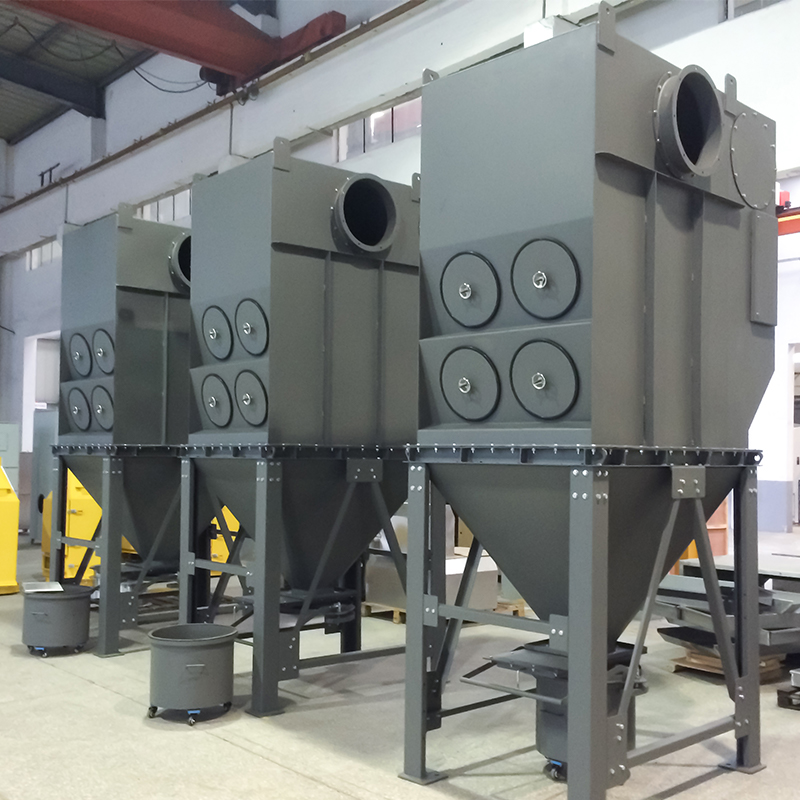

Patron dammsamlare

Specifikationer för fristående patron dammsamlare

Beräkningsformler för nyckelteknologier för dammsamlare för patron

1. Filtreringshastighet (v)

Filtreringshastighet är volymen gas som passerar genom det effektiva filtreringsområdet för en filterpatron per tidsenhet och är en kärndesignparameter:
v = \frac{Q}{60 \times A}

- v: Filtreringshastighet (m/min), typiskt vald baserat på dammegenskaperna (t.ex. 1,0-2,0 m/min för torrt, icke-klibbigt damm, 0,5-1,0 m/min för klibbigt damm);
- Q: Behandlingsluftvolym (m³/h);
- A: Total effektiv filtreringsarea (m²).

2. Totalt effektivt filtreringsområde (A)

A = n \ gånger A_1

- n: Antal filterpatroner;
- A_1: Effektiv filtreringsarea för en enda filterpatron (m²), beräknad från patronens dimensioner: A_1 = \pi \ gånger D \ gånger L (D är patrondiametern, m; L är patronlängden, m).

3. Antal filterpatroner (n)

Härledd från luftvolymen och filtreringshastigheten:
n = \frac{Q}{60 \times v \times A_1}

4. Utrustningsmotstånd (ΔP)

Den totala resistansen hos en patrondammsamlare består av resistansen hos själva filtermediet och resistansen hos dammskiktet. Den empiriska formeln (uppskattad) är:
\Delta P = \Delta P_0 \Delta P_d

- \Delta P_0: Rengör filterpatronens motstånd (Pa), vanligtvis 100-200 Pa;
- \Delta P_d: Dammlagermotstånd (Pa), som är relaterat till dammskiktets tjocklek och filtreringshastighet. Under drift styrs det totala motståndet i allmänhet mellan 1000-1500 Pa.

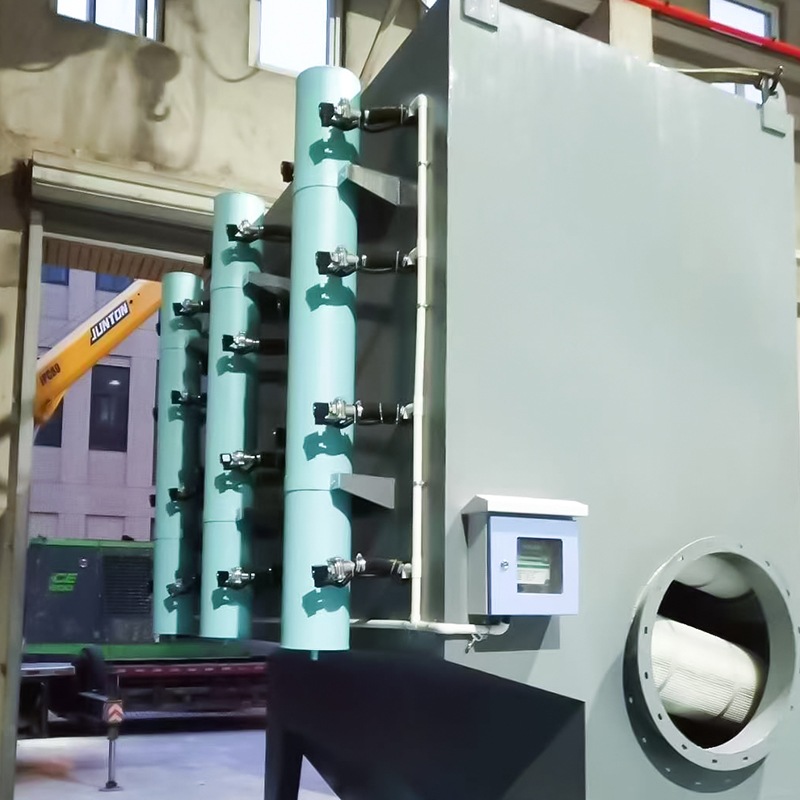

5. Pulsinjektionsparametrar (för modeller med pulsrengöring)

- Insprutningstryck: Typiskt 0,4-0,6 MPa (tryckluft);
- Insprutningstid: 0,1-0,2 sekunder per filterpatron;
- Insprutningscykel: Beroende på motståndsinställningen, vanligtvis 30-120 sekunder (automatiskt justerbar via en differentialtrycksregulator).

Ovanstående formel bör justeras baserat på faktiska driftsförhållanden (såsom dammkoncentration, partikelstorlek och temperatur) för att säkerställa effektiv och stabil drift av utrustningen.
