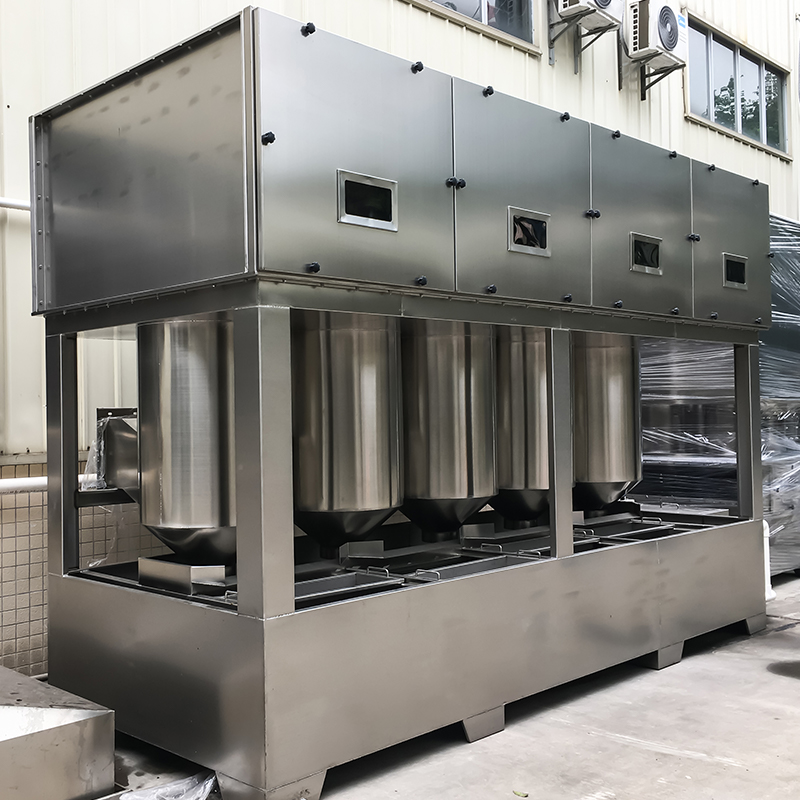

Hybrid cyklon spraytorn

Hybrid Cyclone Tower (även känt som ett "Cyclone Hybrid Spray Tower" eller "Hybrid Cyclone Tower")

Detta är en våtreningsanordning som integrerar höghastighetscyklonisk centrifugalseparation med flerskiktssprayabsorption i ett enda torn. Den kopplar samman fem mekanismer: tröghet, centrifugering, kollision, emulgering och absorption, och fullbordar hela processen med "avimning och uttorkning av gasformiga föroreningar för att fånga upp partiklar" inom samma enhet.

I. Arbetsprincip (fyrstegsintegration)

1. Cyklonisk indragning

Damm- eller föroreningsbelastade avgaser, under fläktens undertryck, kommer tangentiellt in i "cyklongeneratorn" (ledskovlar cyklon) i botten av tornet. Luftflödet accelereras omedelbart till 15-25 m/s, vilket skapar ett mycket virvlande flödesfält.

2. Gas-vätskeemulgering

En cirkulerande vattenpump i botten av tornet levererar absorptionsvätskan (vatten, alkalilösning eller oxidationsmedel) till spiralmunstycket i toppen av tornet, där den sprutas i motströmsriktning. Under inverkan av höghastighetscyklonflödet klipps vätskedropparna och finfördelas till mikronstora droppar, som sedan blandas noggrant med det virvlande luftflödet för att bilda ett "gas-vätskeemulsionssystem". • Partiklar: Centrifugalkraften kastar dem mot tornets vägg, där de kolliderar med vätskefilmen och förs nedåt.
• Gasformiga föroreningar (HCl, NH₃, BTEX, etc.): Lös upp, neutralisera eller oxidera i emulgeringszonen.

3 Centrifugalseparering
Det emulgerade systemet går in i den "konvergerande-divergerande" centrifugcylindern, där flödesradien gradvis minskar och centrifugalkraften ökar exponentiellt. Högdensitetsdroppar och dammpartiklar kastas mot väggarna och strömmar nedåt längs väggarna in i sumpen. Den renade torra gasen konvergerar mot den centrala axeln och stiger.

4 Packning Fintvätt Avimning
Det stigande luftflödet passerar sedan genom ett eller två lager av packning (Pall-ringar eller ihåliga kulor) och en sekundär spray för att ytterligare avlägsna kvarvarande föroreningar. En korrugerad platta eller nätavskiljare längst upp fångar medbringade droppar och den rena gasen släpps slutligen ut av fläkten för att uppfylla standarder.
Hela processen involverar en sluten vätskecykel, och sediment avlägsnas regelbundet med en skrapa eller slamavlägsnande anordning.

II. Strukturella egenskaper
• Integrerad design: Virvelsektionens sprutsektions påfyllningssektionens avimningssektion, integrerad med fyra funktioner, som upptar mindre än 60 % av fotavtrycket för ett konventionellt spruttorn med samma luftvolym.
• Icke-täppande munstycke: Använder ett spiralmunstycke med stor diameter och en intern filterpatron, vilket gör det mindre känsligt för igensättning av färgrester och fibrer.
• Löstagbar virvelmodul: Tillverkad av SUS304/316L eller FRP, den kan tas bort och bytas ut helt om den är sliten.
• PLC variabel frekvenskontroll: Justerar automatiskt fläkthastigheten baserat på tryckskillnaden, vilket sparar över 30 % energi.

III. Tillämpliga gas-/dammtillämpningar
Typiska föroreningar i branschen
Spraymålning för fordon/möbler Färgdimma, bensenbaserade VOC, klibbigt damm Tornkropp: SUS304, färgdimma flockningsmedel tillsatt i cirkulerande vatten
Hårdvara Slipning/Polering Metalldamm (oljehaltig) Förcyklon för att ta bort stora partiklar, torn utrustat med skrapor
Kemisk/farmaceutisk HCl, NH₃, HF, diklormetan Tvåstegsabsorption: förvatten efter alkali/oxiderande lösning
Avfallsförbrännings-/avloppsreningsverk Lukt, NH₃, H₂S Tornkropp: FRP-korrosionsskydd, cirkulerande vatten tillsatt natriumhypoklorit
Panna/Ugnsavgas: Rök, SO₂, NOₓ Kylning till <80°C innan tornet går in

IV. Tekniska prestandaindikatorer (typiska värden)
• Luftflöde: 5 000–80 000 m³/h (parallell expansion möjlig)
• Effektivitet för dammborttagning: ≥99 % (partiklar ≥1 μm)
• Effektivitet för avlägsnande av dim: ≥95 %
• Tryckfall: 800-1200 Pa
• Driftstemperatur: ≤80°C (FRP); ≤150°C (SUS316L)

V. Fördelar jämfört med konventionella spraytorn
① Centrifugal förseparering minskar fyllnadsbelastningen med 70 %, vilket gör det mindre benäget att täppas igen.
② Roterande luftflöde förbättrar massöverföringen och ökar reningseffektiviteten med över 15 % för utrustning med samma volym.
③ Inga rörliga delar, vilket förenklar underhållet, med årliga underhållskostnader som är mindre än 2 % av utrustningsinvesteringen.

Hybridcyklontornet använder en kopplad mekanism för "höghastighetscyklonflerstegssprutning" för att samtidigt fånga upp partiklar och absorbera gasformiga föroreningar även under komplexa driftsförhållanden som högvisköst damm, oljig dimma, igensättning och hög luftvolym. Det är ett mycket effektivt val för förbehandling av avfallsgas eller djuprening inom industrier som sprutning, kemiteknik och metallurgi.
