Ⅰ.. Arbetsprincip för horisontellt spraytorn
Horisontellt spraytorn är en effektiv gasreningsutrustning som främst används för att behandla föroreningar i industriell avfallsgas, såsom sur dimma, alkalidimma, organiska gaser och partiklar.
1. Gas-vätska korsflödeskontakt
- Avgasinförande: Avgaserna förs in i den horisontella tornkroppen genom fläktsystemet, vanligtvis in från ena sidan eller mitten av tornkroppen.
- Luftflödesriktning: Avgaserna strömmar horisontellt i tornkroppen, vinkelrätt mot sprayvätskans rörelseriktning, och bildar en tvärströmskontakt.
- Minska motståndet: Denna horisontella luftflödesdesign minskar effektivt systemets flödesmotstånd och minskar fläktens energiförbrukning.
2. Sprayning och absorption
- Sprinklersystem: Ett högtrycksmunstycke sätts upp i tornet för att finfördela och spraya den absorberade vätskan (vatten eller kemiskt reagens) för att bilda fina droppar.
- Funktion hos fyllnadsskiktet: Avfallsgasen passerar genom fyllnadsskiktet (som kulring och Lassi-ring) och kommer helt i kontakt med vätskefilmen på fyllnadsytan, vilket ökar kontaktytan mellan gas och vätska.
- Fysisk och kemisk absorption: Föroreningar absorberas eller omvandlas till ofarliga ämnen genom fysisk adsorption eller kemiska reaktioner (som syra-basneutralisering).
3. Imma och utsläpp
- Avfuktningsanordning: Den renade gasen passerar genom avimgningsskiktet (cyklonplatta eller lascillringfyllmedel) för att avlägsna de medbringade vätskedropparna och förhindra sekundär kontaminering.
- Rent utsläpp: Den behandlade gasen släpps ut från andra sidan av tornet för att uppfylla miljöskyddsstandarder.
4. Slinga och bearbetning
- Vätskecirkulation: Sprayvätskan samlas upp från botten av tornet och återanvänds efter att ha trycksatts av den cirkulerande vattenpumpen för att minska driftskostnaderna.
- Behandling av avfallsvätska: Byt eller behandla avfallsvätska regelbundet för att undvika anrikning av föroreningar och påverka reningseffektiviteten.
II. Horisontell Spray Tower Strukturell Design Analys
Horisontella spraytorn har en kompakt design, vilket gör dem lämpliga för industriella tillämpningar med begränsat utrymme.
1. Tornstruktur

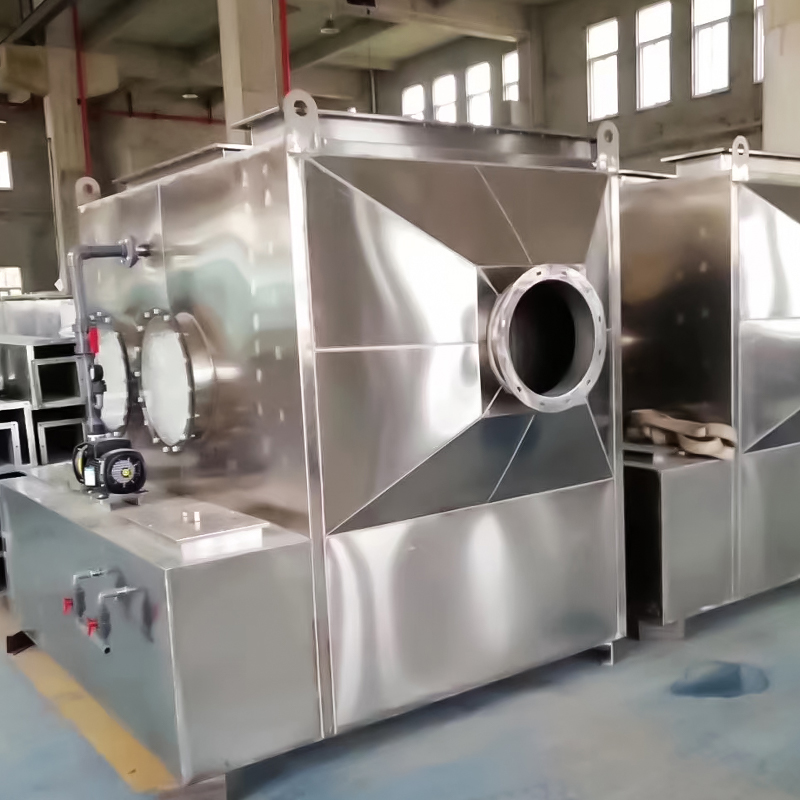

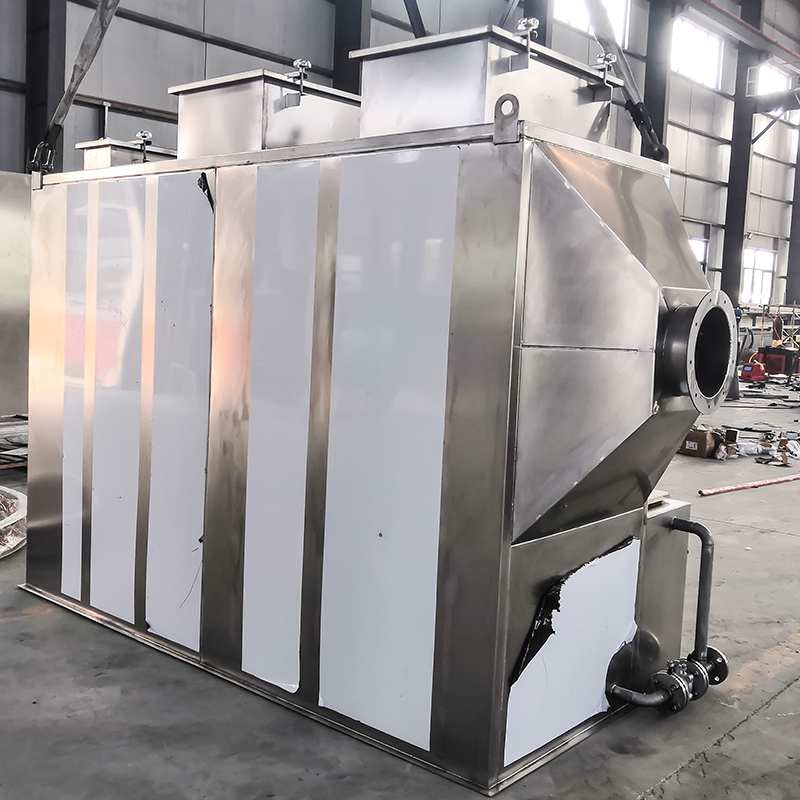

- Form och material: Horisontell cylindrisk eller fyrkantig struktur, gjord av korrosionsbeständiga material (som PP, FRP och 304/316 rostfritt stål).

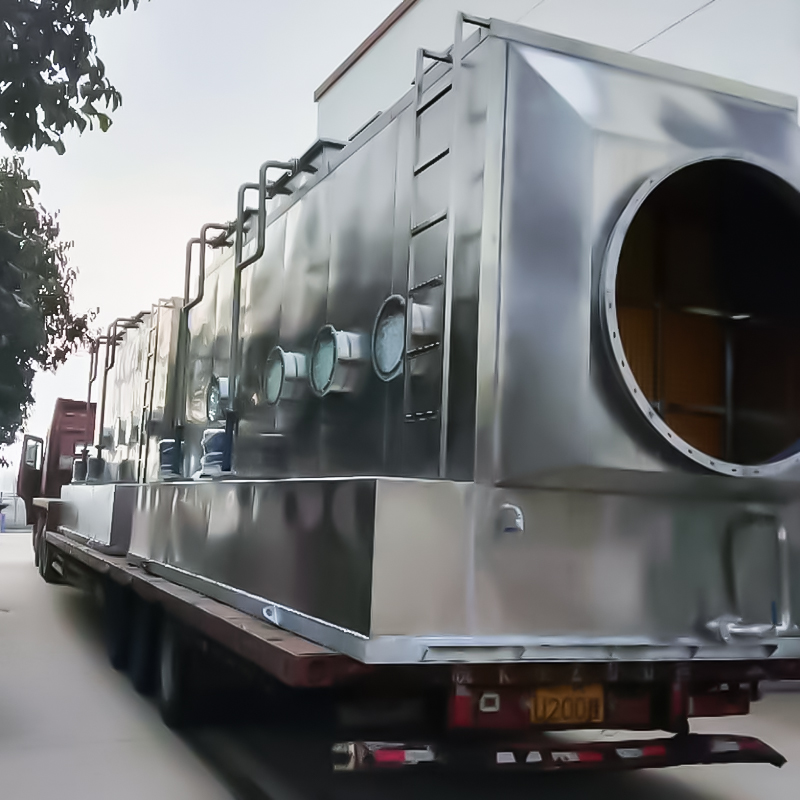

- Modulär design: Segmenterade flänsanslutningar underlättar transport och installation, anpassar sig till varierande luftflödeshastigheter.
2. Spraysystem
Munstycksarrangemang: Horisontellt, flerskiktsarrangemang säkerställer enhetlig vätsketäckning och förbättrar gas-vätskekontakteffektiviteten.
- Val av sprutvätska: Vatten eller kemiska reagenser, såsom syra- eller alkalilösningar, väljs baserat på avgassammansättningen för att förbättra absorptionen.
3. Packlager
- Förpackningstyp: Högeffektiv packning, såsom Pall-ringar och Raschig-ringar, ger en stor yta och lågt motstånd.
- Layered Design: Flera lager av packning optimerar gas-vätskedistribution och förhindrar igensättning och kanalisering.
4. Avfuktningslager
- Avfuktningstyp: Cyklonplattor eller Raschig-ringar tar effektivt bort medbringade vätskedroppar från gasen.
- Anti-droplet Entrainment: Säkerställer att avgaserna är droppfria för att förhindra korrosion eller kontaminering av nedströms utrustning.
5. Cirkulationssystem
- Cirkulerande vattentank: Belägen i botten av tornet, samlar den upp sprayvätskan och är utrustad med nivåkontroll och pH-övervakning.

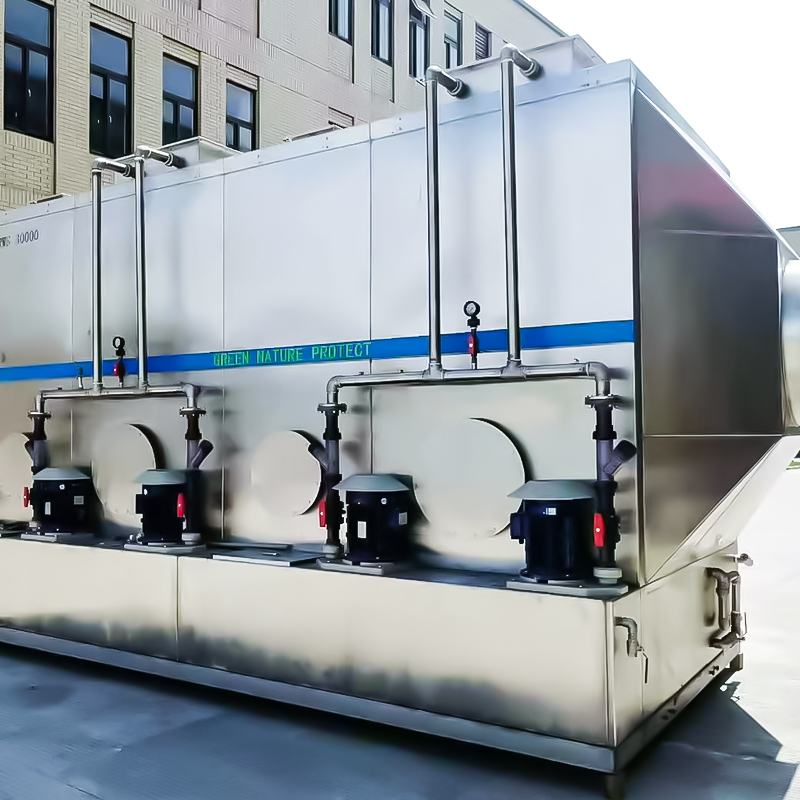

- Cirkulerande vattenpump: Tillverkad av korrosionsbeständiga material (som plast eller rostfritt stål) för att säkerställa långtidsstabil drift.
6. Hjälpstrukturer

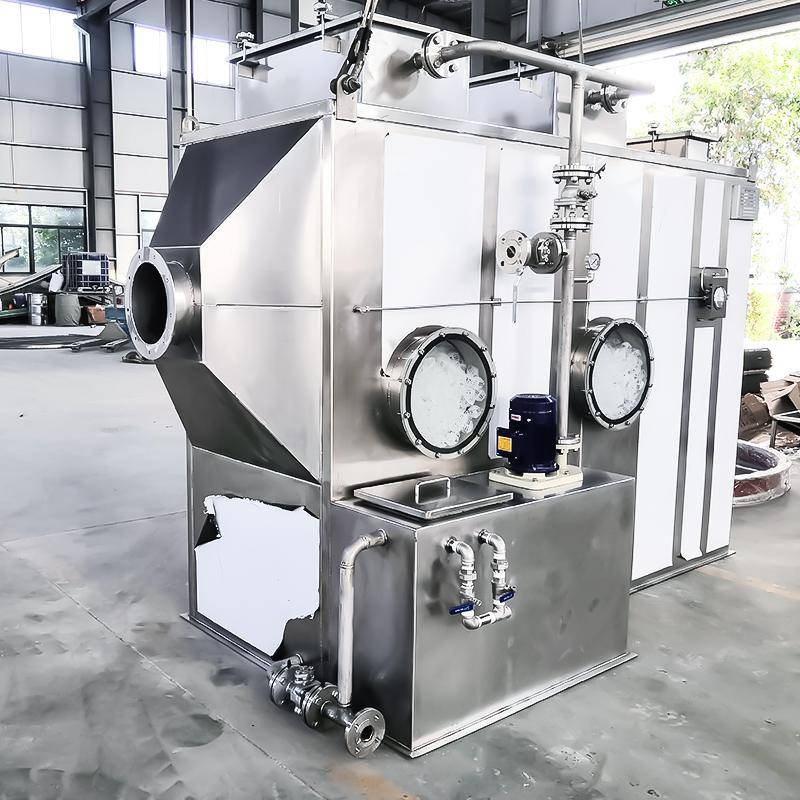

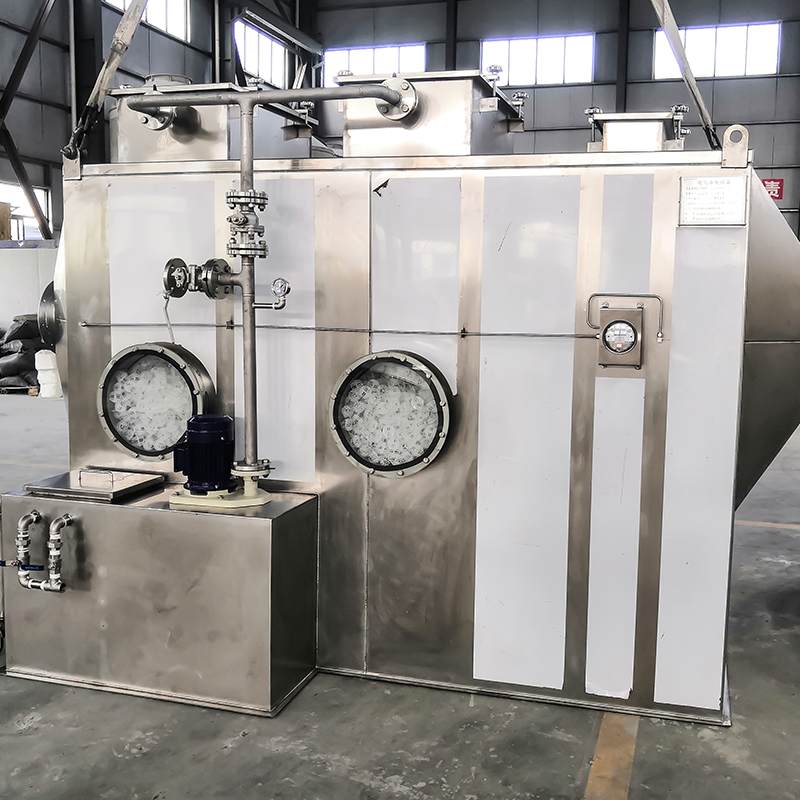

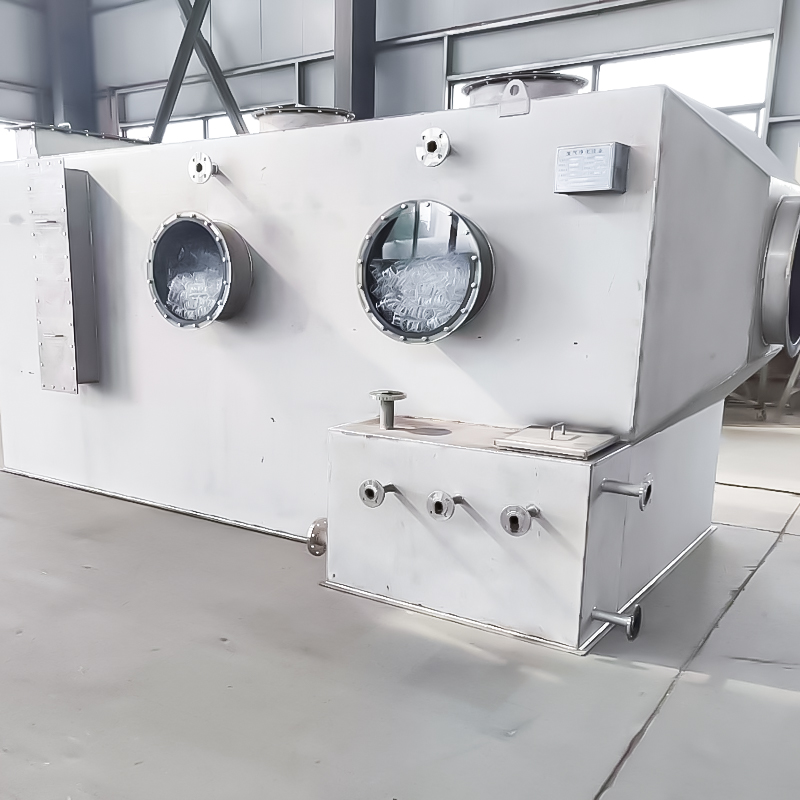

- Inspektionsportar och observationsfönster: Transparenta inspektionsfönster och inspektionsportar finns för enkelt underhåll och inspektion.
- Stöd och fixturer: Stabila stöd och fixturer säkerställer stabil drift av utrustningen.
III. Fördelar med horisontellt spraytorn
- Effektiv rening: Reningseffektiviteten når mer än 90%, lämplig för en mängd olika föroreningar.
- Utrymmesbesparande: Horisontell design, sänkt höjd, lämplig för inomhusinstallation.
- Låg driftskostnad: Återvinn sprayvätska för att minska vattenförbrukningen och förbrukningen av kemiska reagenser.
- Korrosionsbeständighet: Använd korrosionsbeständiga material för att anpassa sig till sura och alkaliska miljöer och ha lång livslängd.
- Bekvämt underhåll: enkel struktur, bekvämt underhåll och minskade underhållskostnader.
IV. Design nyckelpunkter
- Avfallsgasparameteranalys: Bestäm tornets dimensioner och förpackningstyp baserat på avfallsgassammansättning, koncentration, temperatur och flödeshastighet.
- Gas-Liquid Ratio Control: Konstruera rationellt sprutvätskeflödet för att säkerställa tillräcklig kontakt och absorption.
- Materialval: Välj lämpliga tornmaterial baserat på deras korrosiva egenskaper, såsom PP och rostfritt stål.
- Säkerhetsåtgärder: Installera explosionssäkra anordningar och gasövervakning för att säkerställa säker drift.
Baserat på ovanstående analys har horisontella spraytorn, med sin höga effektivitet, kompakthet och korrosionsbeständighet, blivit väsentlig utrustning för industriell avfallsbehandling. De är allmänt tillämpliga i olika driftsförhållanden och hjälper företag att uppnå miljöstandarder.
| Horisontellt spraytorn kan hantera luftvolymer från 5000 - 30000 m³, och kan anpassas efter faktiska behov. |
| Serienummer | Namn | Specifikation (Längd * Bredd * Höjd, enhet: mm) | Enhet | Kvantitet | Anmärkningar |
| 1 | Horisontellt spraytorn (hanteringsluftmängd: 5000 m³/h) | 2500 (inklusive storlek med variabel diameter) * 1200 (exklusive vattentankstorlek) * 1800 | Ställ in | 1 | 1. Utrustningsmaterial inkluderar PP, 304 rostfritt stål och FRP, med tjocklekar anpassade för att möta specifika fabrikskrav.
2. Tomt tornhastighet: 1,5 meter per sekund;
3. Spraysystem i ett lager med 4 × 4-tums spiralmunstycken;
4. Enkelt lager av Ø50 mm Pall-ringar packning ≥600 mm;
5. Enkelt lager av PP-trådsmaskdimliminator ≥200 mm;
6. Två Ø500 mm transparenta inspektionsportar av härdat glas;
7. Inlopps-/utloppsdiameter: 400 mm;
8. En integrerad kemikaliedoseringstank på sidan;
9. En dräneringsport, bräddavloppsöppning, manuellt/automatiskt flottörmanövrerat vattenpåfyllningssystem; |
| - | Cirkulationspump | 1,5kw | Ställ in | 1 | Vertikal syra- och alkalibeständig PP-korrosionspump, flöde: 169m³/h, lyft: 15m, tvåstegs energieffektiv motor |
| 2 | Horisontellt spraytorn (hanteringsluftmängd: 10000 m³/h) | 3000 (inklusive storlek med variabel diameter) * 1500 (exklusive vattentankstorlek) * 1800 | Ställ in | 1 | 1) Utrustningsmaterial inkluderar PP, 304 rostfritt stål och FRP, med tjocklekar anpassade för att möta specifika fabrikskrav;
2) Tomt tornhastighet: 1,5 meter per sekund;
3) Ett sprutskikt med sex 4-tums spiralmunstycken;
4) Ett lager Ø50 mm Pall-ringar packning ≥600 mm;
5) Ett lager av PP-trådsmaskdimma ≥200 mm;
6) Två Ø500 mm transparenta inspektionsportar av härdat glas;
7) Inlopps-/utloppsdiameter: ￠600 mm;
8) En integrerad kemikaliedoseringstank på sidan.
9) En avloppsport, bräddavloppsöppning, manuellt/automatiskt flottörmanövrerat vattenpåfyllningssystem; |
| - | Cirkulationspump | 2,2kw | Ställ in | 1 | Vertikal syra- och alkalibeständig PP-korrosionspump, flöde: 24m³/h, lyft: 20m, tvåstegs energieffektiv motor |
| 3 | Horisontellt spraytorn (hanteringsluftmängd: 15000 m³/h) | 3600 (inklusive storlek med variabel diameter) * 1500 (exklusive vattentankstorlek) * 1800 | Ställ in | 1 | 1. Utrustningsmaterial inkluderar PP, 304 rostfritt stål och FRP, med tjocklekar anpassade för att möta specifika fabrikskrav.
2. Tomt tornhastighet: 1,5 meter per sekund;
3. Spraysystem i ett lager med 8 1/4-tums spiralmunstycken;
4. Enkelt lager av Ø50 mm Pall-ringar packning ≥600 mm;
5. Enkelt lager av PP-trådsmaskdimliminator ≥200 mm;
6. Två Ø500 mm transparenta inspektionsportar av härdat glas;
7. Inlopps-/utloppsdiameter: 700 mm;
8. En integrerad kemikaliedoseringstank på sidan;
9. En dräneringsport, bräddavloppsöppning, manuellt/automatiskt flottörmanövrerat vattenpåfyllningssystem; |
| - | Cirkulationspump | 3,75kw | Ställ in | 1 | Vertikal syra- och alkalibeständig PP-korrosionspump, flöde: 28m³/h, lyft: 28m, tvåstegs energieffektiv motor |
| 4 | Horisontellt spraytorn (hanteringsluftmängd: 20000 m³/h) | 4200 (inklusive storlek med variabel diameter) * 1500 (exklusive vattentankstorlek) * 1800 | Ställ in | 1 | 1) Utrustningsmaterial inkluderar PP, 304 rostfritt stål och FRP, med tjocklekar anpassade för att möta specifika fabrikskrav.
2) Tomt tornhastighet: 1,5 meter per sekund;
3) Ett sprutskikt med 8 1/4-tums spiralmunstycken;
4) Ett lager Ø50 mm Pall-ringar packning ≥600 mm;
5) Ett lager av PP-trådsmaskdimma ≥200 mm;
6) Två Ø500 mm transparenta inspektionsportar av härdat glas;
7) Inlopps-/utloppsdiameter: 800 mm;
8) En integrerad kemikaliedoseringstank på sidan.
9) En avloppsport, bräddavloppsöppning, manuellt/automatiskt flottörmanövrerat vattenpåfyllningssystem; |
| | | | | |
| | Cirkulationspump | 3,75kw | Ställ in | 1 | Vertikal torrkörande PP korrosionsbeständig pump
Flöde: 28 m³/h
Huvud: 28 m
Tier 2 Energieffektivitetsmotor
Märke: Riyiguobao |
| 5 | Horisontellt spraytorn (hanteringsluftmängd: 25000 m³/h) | 4100 (inklusive storlek med variabel diameter) * 2000 (exklusive vattentankstorlek) * 1900 | Ställ in | 1 | 1. Utrustningsmaterial inkluderar PP, 304 rostfritt stål och FRP, med tjocklekar anpassade för att möta specifika fabrikskrav.
2. Tomt tornhastighet: 1,5 meter per sekund;
3. Spraysystem i ett lager med 10 4-tums spiralmunstycken;
4. Enkelt lager av Ø50 mm Pall-ringar packning ≥600 mm;
5. Enkelt lager av PP-trådsmaskdimliminator ≥200 mm;
6. Två Ø500 mm transparenta inspektionsportar av härdat glas;
7. Inlopps-/utloppsdiameter: ￠900 mm;
8. En integrerad kemikaliedoseringstank på sidan;
9. En dräneringsport, bräddavloppsöppning, manuellt/automatiskt flottörmanövrerat vattenpåfyllningssystem; |
| - | Cirkulationspump | 5,5kw | Ställ in | 1 | Vertikal syra- och alkalibeständig PP-korrosionspump, flöde: 38m³/h, lyft: 32m, tvåstegs energieffektiv motor, märke: Rizhao Guobao; |
| 6 | Horisontellt spraytorn (hanteringsluftmängd: 30000 m³/h) | 4500 (inklusive storlek med variabel diameter) * 2000 (exklusive vattentankstorlek) * 1900 | Ställ in | 1 | 10. Utrustningsmaterial inkluderar PP, 304 rostfritt stål och FRP, med tjocklekar anpassade för att möta specifika fabrikskrav.
11. Tomt tornhastighet: 1,5 meter per sekund;
12. Spraysystem i ett lager med 13 4-tums spiralmunstycken;
13. Enkelt lager av Ø50 mm Pall-ringar packning ≥600 mm;
14. Enkelt lager av PP-trådsdimmaliminerare ≥200 mm;
15. Två Ø500 mm transparenta inspektionsportar av härdat glas;
16. Inlopps-/utloppsdiameter: ￠1000mm;
17. En integrerad kemikaliedoseringstank på sidan.
En dräneringsport, bräddport, manuellt/automatiskt flytmanövrerat vattenpåfyllningssystem; |
| - | Cirkulationspump | 7,5kw | Ställ in | 1 | Vertikal syra- och alkalibeständig PP-korrosionspump, flöde: 50m³/h, lyft: 38m, tvåstegs energieffektiv motor, märke: Rizhao Guobao; |
| - | Övriga specifikationer
Icke-standard anpassning | - | - | - |
