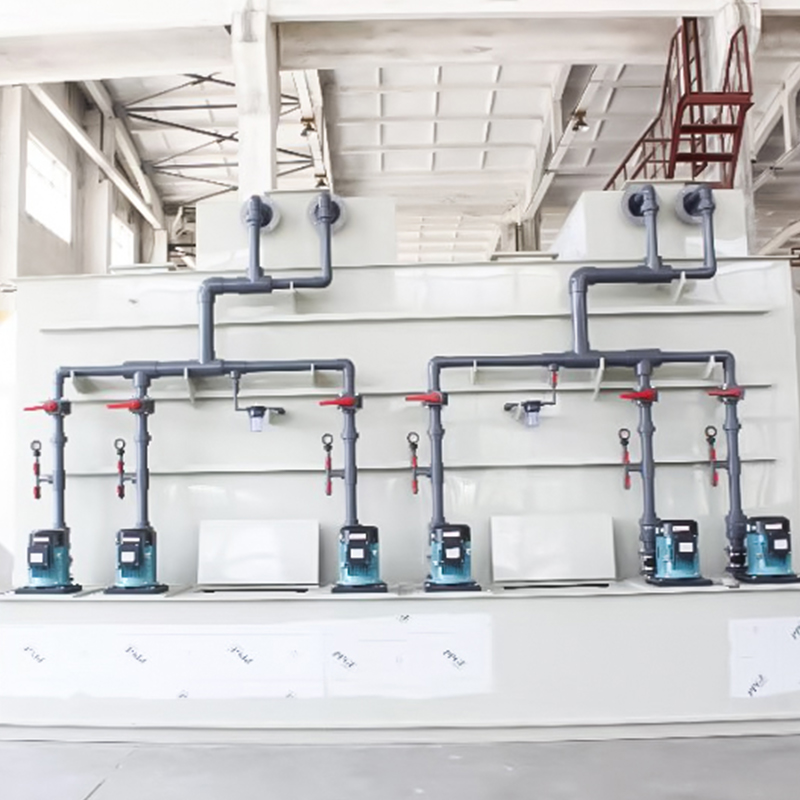

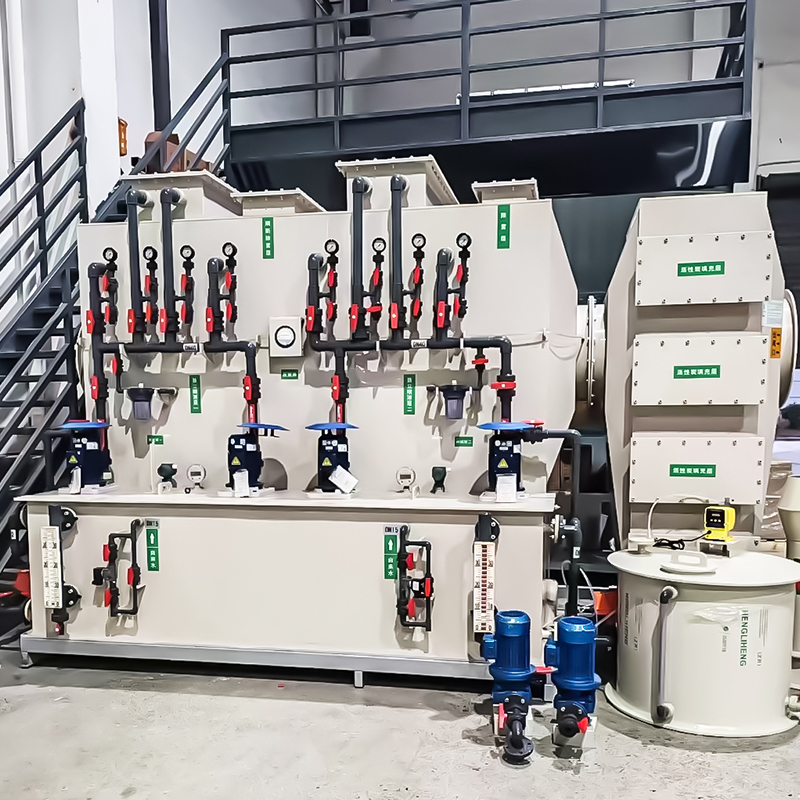

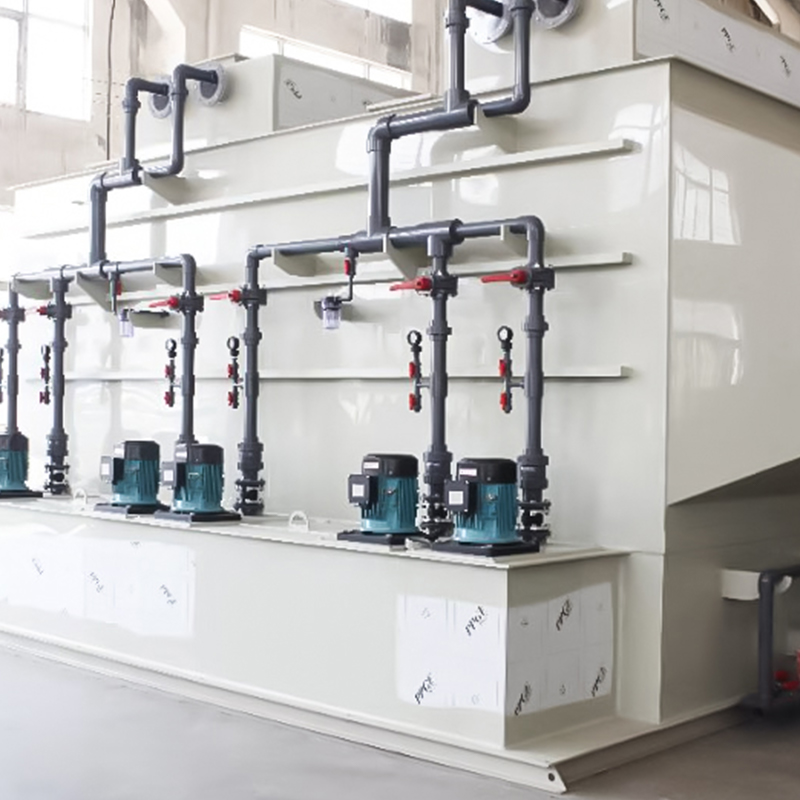

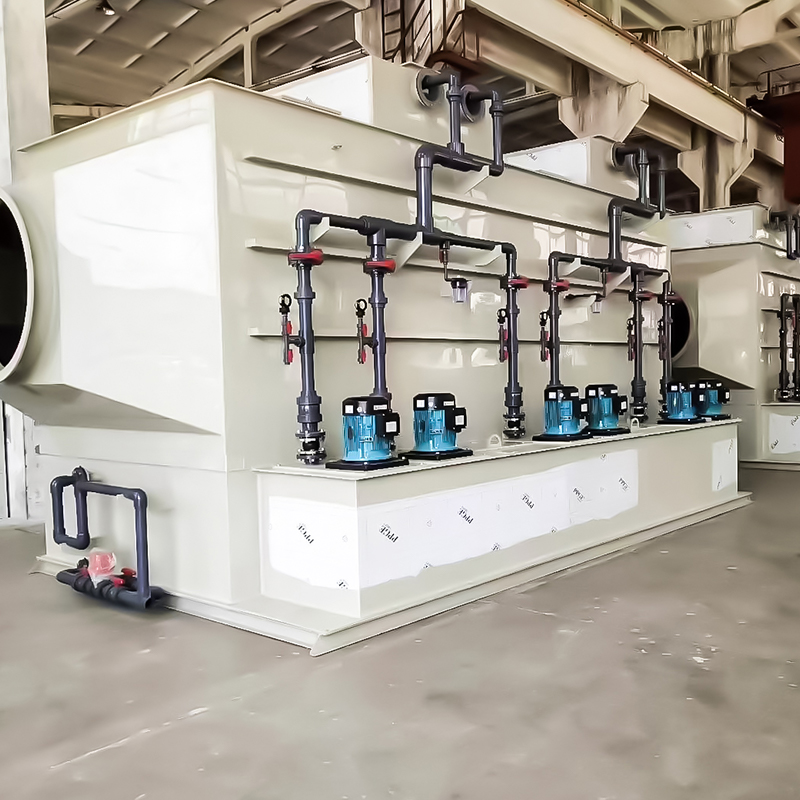

Arbetsprincip för horisontellt spraytorn
Det horisontella spraytornet förverkligar avgasrening genom gas-vätskekontakt. Kärnan är att absorbera eller neutralisera föroreningar i avfallsgasen med hjälp av sprayvätska (rent vatten, kemikalier, etc.).
Den specifika processen är som följer:
1. Inlopp av spillgas: Avgasen kommer in horisontellt från ena änden av tornkroppen och strömmar längs kanalen i tornet.
2. Sprayförstoftning: Efter att spraysystemet (pump, rör, munstycke) trycksatt vätskan, finfördelas den till fina droppar genom munstycket och fördelas jämnt i tornet.
3. Gas-vätskereaktion: De finfördelade dropparna är i full kontakt med den horisontellt strömmande avgasen, och föroreningar adsorberas fysiskt (som dammvidhäftning) eller kemiska reaktioner (som syra-basneutralisering).
4. Utsläpp av reningsgas: Den bearbetade gasen avlägsnas från den andra änden av avimningsanordningen.
5. Behandling av avfallsvätska: Den spillvätska som absorberar föroreningar släpps ut från botten av tornet och kommer in i det efterföljande behandlingssystemet.
Analys av strukturutformningen av det horisontella spruttornet
Dess struktur måste utformas kring "att förbättra gas-vätskekontakteffektiviteten" och "säkra driftsstabilitet", och kärnkomponenterna inkluderar:
1. Tornstruktur
- Material: Välj enligt korrosionsbeständigheten hos avfallsgaser (som PP-plast, glasfiber, kolstål mot korrosion), för att säkerställa syra- och alkalibeständighet och hög temperaturbeständighet.
- Storlek: Längden är utformad efter avgasbehandlingsvolymen och uppehållstid (vanligtvis ska avgaserna hållas i tornet i 1-3 sekunder), och bredden och höjden måste matcha spraytäckningsområdet för att undvika kortslutning av luftflödet.
2. Luftintags- och utloppsanordningar
- Luftintag: Mestadels utformade som flare portar eller gradvis expanderbara typer, så att avgaserna fördelas jämnt in i tornkroppen, vilket undviker otillräcklig behandling på grund av för stort lokalt luftflöde.
- Luftutlopp: Belägen mittemot luftintaget måste en avimningsanordning (såsom baffelplattor och en avimningsanordning för trådnät) installeras för att förhindra att vätskedropparna förs ut med den renade gasen.
3. Sprinklersystem
- Munstycke: Nyckelkomponenter måste ha en bra finfördelningseffekt (droppars diameter är 100-300μm, och jämnt fördelade. Munstycken med ihåliga koner eller spiralmunstycken används ofta; kvantiteten och layouten måste täcka hela luftflödets tvärsnitt för att undvika döda vinklar.
- Rörledning och pump: Rören måste vara korrosionsskyddande, och pumphöjden och flödeshastigheten måste matcha munstyckskraven för att säkerställa stabiliteten hos spruttrycket.
4. Gas-vätska kontaktyta
- Vissa tornkroppar kommer att fyllas (såsom balringar, stegringar) eller bafflar för att öka kontaktytan och tiden för gas och vätska, och förbättra absorptionseffektiviteten (särskilt för lågkoncentrerad avgas).
5. Vätskeförvaring och dräneringssystem
- Vätskeförvaringsområde i botten av tornet: För att lagra spray måste en tillräcklig volym utformas och en vätskenivåmätare måste ställas in för att kontrollera vätskevolymen.
- Utloppsport för vätskor: placerad i botten av vätskelagringsområdet för att underlätta utsläppet av spillvätska; vissa är designade med en cirkulationspump, som kan återvinna omättad vätska och minska läkemedelskonsumtionen.
6. Hjälpstruktur
- Inspektionshål (för enkelt underhåll av munstycken och fyllmedel), observationsfönster (övervakar intern driftstatus), rostskyddsbeläggningar (förlänger tornets livslängd) etc.
Design nyckelpunkter
- Gas-vätskeflödesmatchning: Avgasflödet är för högt och det är lätt att transportera vätska. Om den är för låg blir behandlingseffektiviteten låg och den behöver optimeras genom beräkning.
- Motståndskontroll: Den strukturella designen måste minska luftflödesmotståndet och minska fläktens energiförbrukning.
- Korrosionsbeständighet och temperaturbeständighet: Välj lämpligt material enligt avgassammansättningen (som svavel och klor) och temperatur för att undvika korrosion av utrustningen.
Genom rimlig design kan det horisontella spraytornet effektivt hantera damm, syra och alkalisk avfallsgas, och viss organisk avfallsgas, och är lämplig för kemi-, beläggnings-, galvaniserings- och andra industrier.
| Horisontellt spraytorn kan hantera luftvolymer från 5000 - 30000 m³, och kan anpassas efter faktiska behov. | |||||
| Serienummer | Namn | Specifikation (Längd * Bredd * Höjd, enhet: mm) | Enhet | Kvantitet | Anmärkningar |
| 1 | Horisontellt spraytorn (hanteringsluftmängd: 5000 m³/h) | 2500 (inklusive storlek med variabel diameter) * 1200 (exklusive vattentankstorlek) * 1800 | Ställ in | 1 | 1. Utrustningsmaterial inkluderar PP, 304 rostfritt stål och FRP, med tjocklekar anpassade för att möta specifika fabrikskrav. 2. Tomt tornhastighet: 1,5 meter per sekund; 3. Spraysystem i ett lager med 4 × 4-tums spiralmunstycken; 4. Enkelt lager av Ø50 mm Pall-ringar packning ≥600 mm; 5. Enkelt lager av PP-trådsmaskdimliminator ≥200 mm; 6. Två Ø500 mm transparenta inspektionsportar av härdat glas; 7. Inlopps-/utloppsdiameter: 400 mm; 8. En integrerad kemikaliedoseringstank på sidan; 9. En dräneringsport, bräddavloppsöppning, manuellt/automatiskt flottörmanövrerat vattenpåfyllningssystem; |
| - | Cirkulationspump | 1,5kw | Ställ in | 1 | Vertikal syra- och alkalibeständig PP-korrosionspump, flöde: 169m³/h, lyft: 15m, tvåstegs energieffektiv motor |
| 2 | Horisontellt spraytorn (hanteringsluftmängd: 10000 m³/h) | 3000 (inklusive storlek med variabel diameter) * 1500 (exklusive vattentankstorlek) * 1800 | Ställ in | 1 | 1) Utrustningsmaterial inkluderar PP, 304 rostfritt stål och FRP, med tjocklekar anpassade för att möta specifika fabrikskrav; 2) Tomt tornhastighet: 1,5 meter per sekund; 3) Ett sprutskikt med sex 4-tums spiralmunstycken; 4) Ett lager Ø50 mm Pall-ringar packning ≥600 mm; 5) Ett lager av PP-trådsmaskdimma ≥200 mm; 6) Två Ø500 mm transparenta inspektionsportar av härdat glas; 7) Inlopps-/utloppsdiameter: ￠600 mm; 8) En integrerad kemikaliedoseringstank på sidan. 9) En avloppsport, bräddavloppsöppning, manuellt/automatiskt flottörmanövrerat vattenpåfyllningssystem; |
| - | Cirkulationspump | 2,2kw | Ställ in | 1 | Vertikal syra- och alkalibeständig PP-korrosionspump, flöde: 24m³/h, lyft: 20m, tvåstegs energieffektiv motor |
| 3 | Horisontellt spraytorn (hanteringsluftmängd: 15000 m³/h) | 3600 (inklusive storlek med variabel diameter) * 1500 (exklusive vattentankstorlek) * 1800 | Ställ in | 1 | 1. Utrustningsmaterial inkluderar PP, 304 rostfritt stål och FRP, med tjocklekar anpassade för att möta specifika fabrikskrav. 2. Tomt tornhastighet: 1,5 meter per sekund; 3. Spraysystem i ett lager med 8 1/4-tums spiralmunstycken; 4. Enkelt lager av Ø50 mm Pall-ringar packning ≥600 mm; 5. Enkelt lager av PP-trådsmaskdimliminator ≥200 mm; 6. Två Ø500 mm transparenta inspektionsportar av härdat glas; 7. Inlopps-/utloppsdiameter: 700 mm; 8. En integrerad kemikaliedoseringstank på sidan; 9. En dräneringsport, bräddavloppsöppning, manuellt/automatiskt flottörmanövrerat vattenpåfyllningssystem; |
| - | Cirkulationspump | 3,75kw | Ställ in | 1 | Vertikal syra- och alkalibeständig PP-korrosionspump, flöde: 28m³/h, lyft: 28m, tvåstegs energieffektiv motor |
| 4 | Horisontellt spraytorn (hanteringsluftmängd: 20000 m³/h) | 4200 (inklusive storlek med variabel diameter) * 1500 (exklusive vattentankstorlek) * 1800 | Ställ in | 1 | 1) Utrustningsmaterial inkluderar PP, 304 rostfritt stål och FRP, med tjocklekar anpassade för att möta specifika fabrikskrav. 2) Tomt tornhastighet: 1,5 meter per sekund; 3) Ett sprutskikt med 8 1/4-tums spiralmunstycken; 4) Ett lager Ø50 mm Pall-ringar packning ≥600 mm; 5) Ett lager av PP-trådsmaskdimma ≥200 mm; 6) Två Ø500 mm transparenta inspektionsportar av härdat glas; 7) Inlopps-/utloppsdiameter: 800 mm; 8) En integrerad kemikaliedoseringstank på sidan. 9) En avloppsport, bräddavloppsöppning, manuellt/automatiskt flottörmanövrerat vattenpåfyllningssystem; |
| Cirkulationspump | 3,75kw | Ställ in | 1 | Vertikal torrkörande PP korrosionsbeständig pump Flöde: 28 m³/h Huvud: 28 m Tier 2 Energieffektivitetsmotor Märke: Riyiguobao | |
| 5 | Horisontellt spraytorn (hanteringsluftmängd: 25000 m³/h) | 4100 (inklusive storlek med variabel diameter) * 2000 (exklusive vattentankstorlek) * 1900 | Ställ in | 1 | 1. Utrustningsmaterial inkluderar PP, 304 rostfritt stål och FRP, med tjocklekar anpassade för att möta specifika fabrikskrav. 2. Tomt tornhastighet: 1,5 meter per sekund; 3. Spraysystem i ett lager med 10 4-tums spiralmunstycken; 4. Enkelt lager av Ø50 mm Pall-ringar packning ≥600 mm; 5. Enkelt lager av PP-trådsmaskdimliminator ≥200 mm; 6. Två Ø500 mm transparenta inspektionsportar av härdat glas; 7. Inlopps-/utloppsdiameter: ￠900 mm; 8. En integrerad kemikaliedoseringstank på sidan; 9. En dräneringsport, bräddavloppsöppning, manuellt/automatiskt flottörmanövrerat vattenpåfyllningssystem; |
| - | Cirkulationspump | 5,5kw | Ställ in | 1 | Vertikal syra- och alkalibeständig PP-korrosionspump, flöde: 38m³/h, lyft: 32m, tvåstegs energieffektiv motor, märke: Rizhao Guobao; |
| 6 | Horisontellt spraytorn (hanteringsluftmängd: 30000 m³/h) | 4500 (inklusive storlek med variabel diameter) * 2000 (exklusive vattentankstorlek) * 1900 | Ställ in | 1 | 10. Utrustningsmaterial inkluderar PP, 304 rostfritt stål och FRP, med tjocklekar anpassade för att möta specifika fabrikskrav. 11. Tomt tornhastighet: 1,5 meter per sekund; 12. Spraysystem i ett lager med 13 4-tums spiralmunstycken; 13. Enkelt lager av Ø50 mm Pall-ringar packning ≥600 mm; 14. Enkelt lager av PP-trådsdimmaliminerare ≥200 mm; 15. Två Ø500 mm transparenta inspektionsportar av härdat glas; 16. Inlopps-/utloppsdiameter: ￠1000mm; 17. En integrerad kemikaliedoseringstank på sidan. En dräneringsport, bräddport, manuellt/automatiskt flytmanövrerat vattenpåfyllningssystem; |
| - | Cirkulationspump | 7,5kw | Ställ in | 1 | Vertikal syra- och alkalibeständig PP-korrosionspump, flöde: 50m³/h, lyft: 38m, tvåstegs energieffektiv motor, märke: Rizhao Guobao; |
| - | Övriga specifikationer Icke-standard anpassning | - | - | - | |
