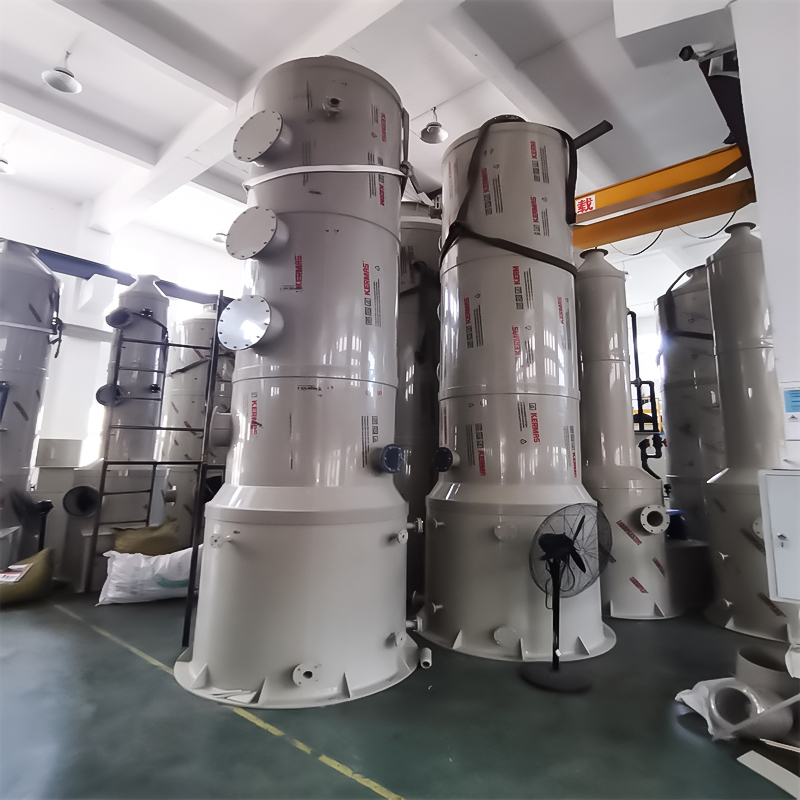

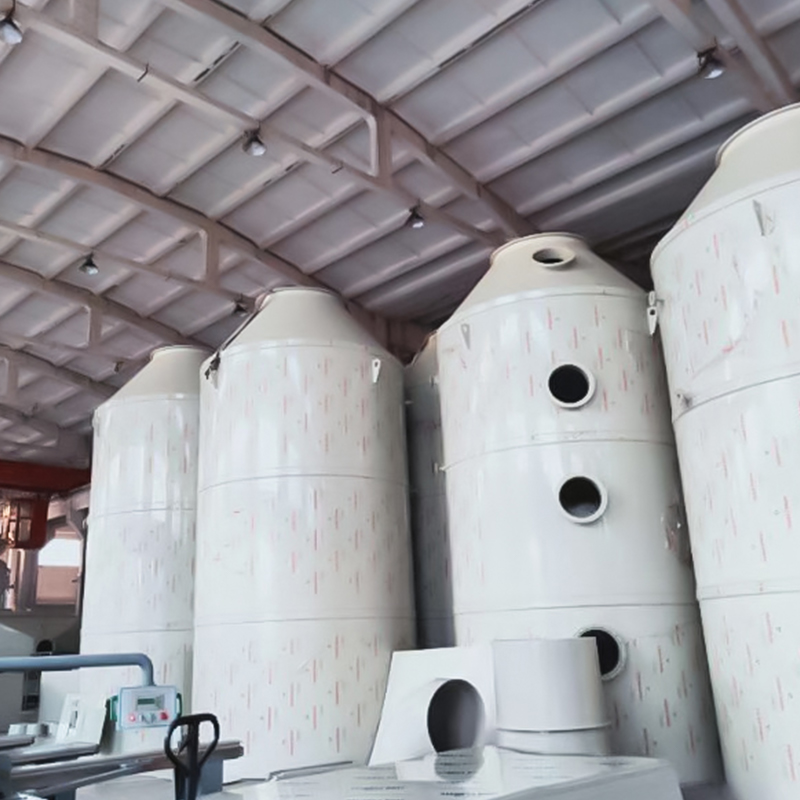

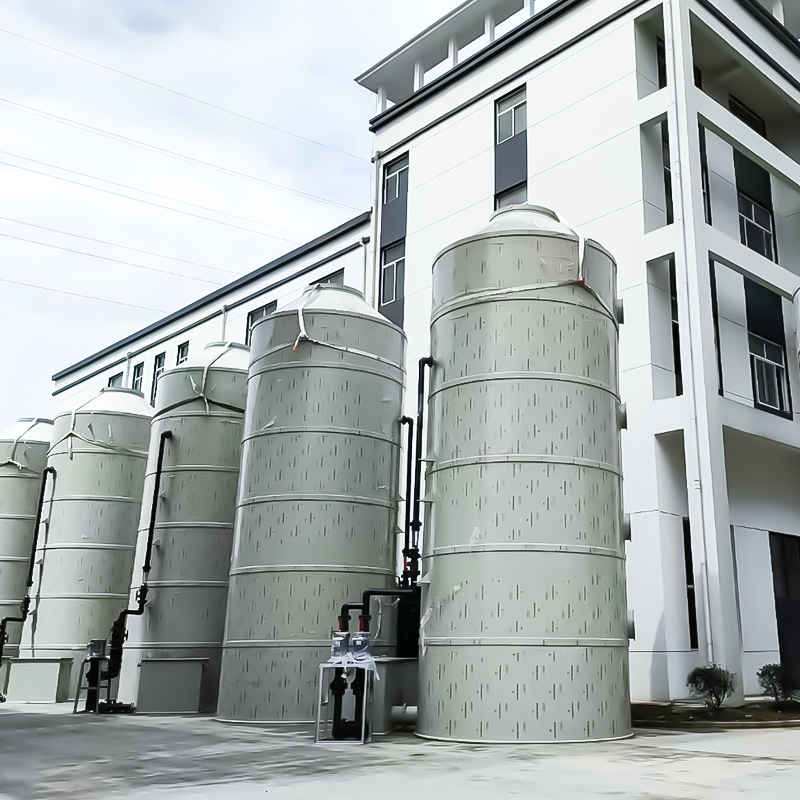

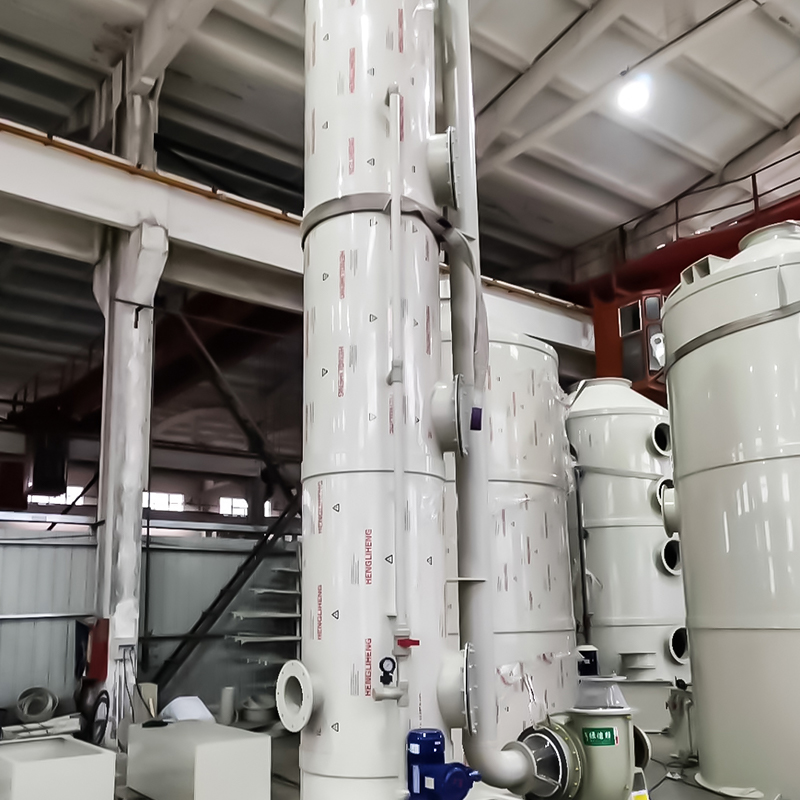

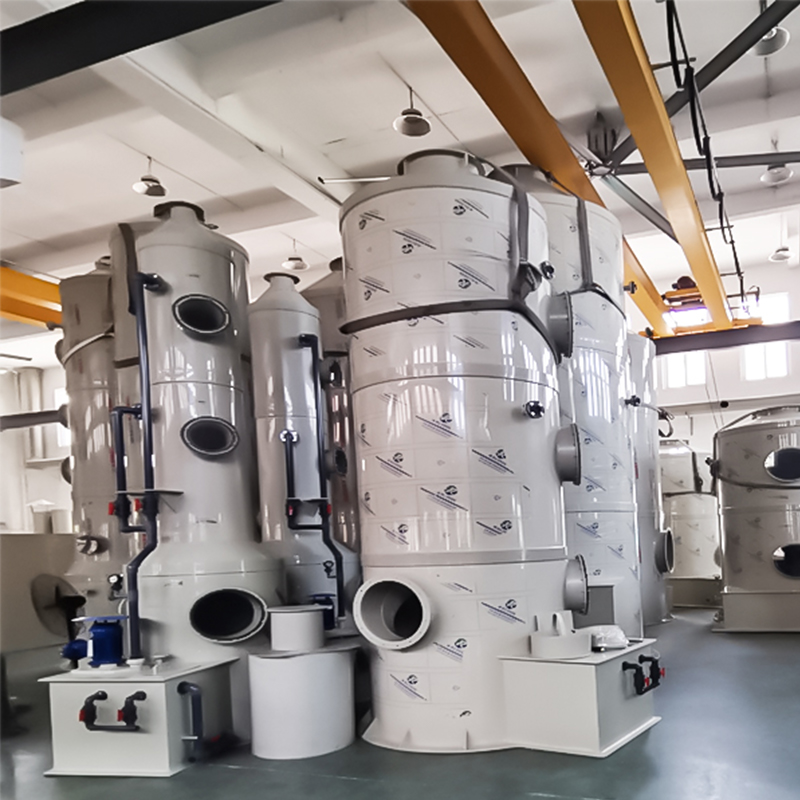

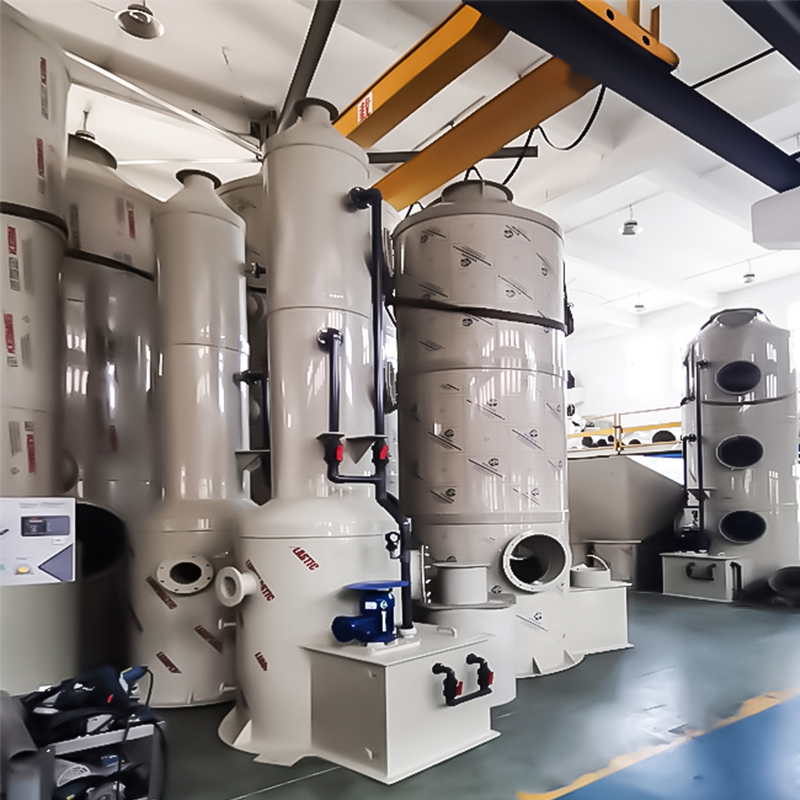

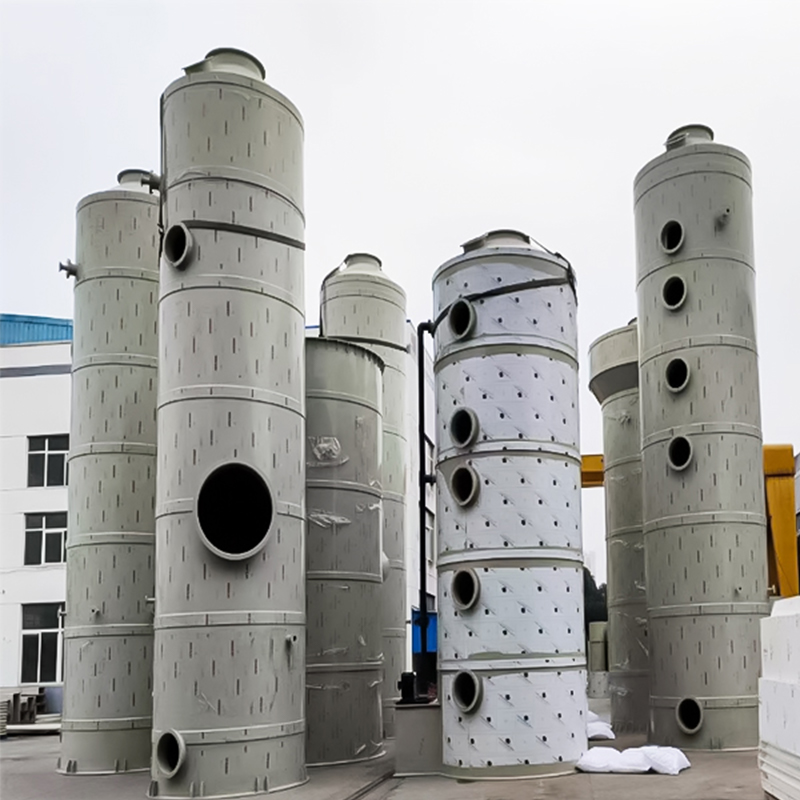

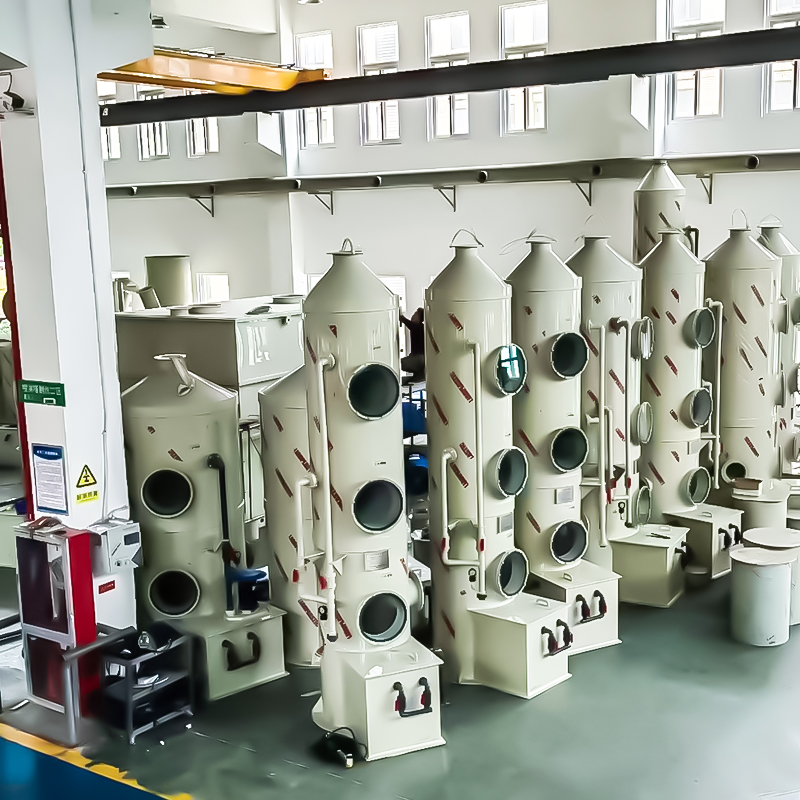

PP tvätttorn

En PP-skrubber (även känd som en PP-vattenskrubber) är en avgasreningsanordning huvudsakligen gjord av polypropen (PP). Det används främst för att behandla damm, sura och alkaliska gaser och organiska avfallsgaser i industriella avfallsgaser. Dess funktionsprincip och struktur är följande:

I. Verksamhetsprincip
PP-skrubbern arbetar enligt principen om gas-vätskekontaktabsorption, och renar avfallsgas genom en fysikalisk eller kemisk reaktion mellan en vätska (absorbent) och föroreningar i avgasen. Den specifika processen är som följer:

1. Avgasintag: Förorenande avgaser kommer in i tornet genom det nedre luftintaget, drivs av en fläkt, och strömmar uppåt längs tornets inre kanaler.

2. Absorberande sprutning: Spraysystemet i toppen av tornet (bestående av en vattenpump, rörledningar och munstycken) sätter absorbenten under tryck (valt baserat på egenskaperna hos föroreningen, såsom rent vatten, alkalisk lösning eller sur lösning). Den trycksatta absorbenten finfördelas sedan till fina droppar genom munstyckena och sprutas jämnt nedåt, vilket bildar en "vätskeridå". 3. Gas-vätskekontaktreaktion: Stigande avgaser kommer helt i kontakt med de nedåtgående finfördelade dropparna, vilket resulterar i rening.
- Fysisk reaktion: Dammpartiklar adsorberas av dropparna och sedimenterar med vätskan; vattenlösliga gaser (som ammoniak) absorberas direkt.
- Kemisk reaktion: Sura och alkaliska gaser neutraliseras av deras motsvarande absorbenter (såsom svaveldioxid som reagerar med natriumhydroxidlösning för att bilda salt).
4. Gas-vätskeseparation: Den renade gasen stiger till toppen av tornet, där den passerar genom en demister (som en baffel eller nät) för att avlägsna medryckta droppar, vilket förhindrar sekundär kontaminering. Det töms slutligen ut genom utloppet på ett vanligt sätt.
5. Avfallsvätskebehandling: Avfallsvätskan som har absorberat föroreningar samlas upp i en sump i botten av tornet och kan återvinnas (med tillsats av absorbent) eller släppas ut efter behandling.

II. Strukturell beskrivning
PP-skrubbern är huvudsakligen konstruerad av PP (syra- och alkalibeständig, lätt) och består av följande komponenter:

1. Tornkropp: En cylindrisk eller fyrkantig, förseglad behållare, som fungerar som kärnutrymmet för reaktionen mellan avgas och absorbent. Den är vanligtvis utrustad med ett packningsskikt (som Pall-ringar, ihåliga kulor eller Raschig-ringar) för att öka kontaktytan mellan gas och vätska.

2. Luftintag och luftutlopp: Luftintaget är placerat i botten av tornet och ansluter till avgasledningen; luftutloppet är placerat i toppen av tornet och ansluter till avgasröret.

3. Spraysystem: Detta inkluderar en cirkulerande vattenpump, sprayrör och finfördelningsmunstycken (som spiralmunstycken och fläktmunstycken) som ansvarar för jämn fördelning av absorbenten.

4. Packningslager: Beläget i mitten av tornkroppen, består detta lager av inerta fyllmedel som förlänger kontakttiden mellan gas och vätska och förbättrar reningseffektiviteten.

5. Avfuktare: Installerad på toppen av tornet, före luftutloppet, separerar den vätskedroppar från gasen för att förhindra förlust och miljöförorening. 6. Vätskeuppsamlingstank: Placerad i botten av tornet, samlar den upp spillvätska efter sprutning och är vanligtvis utrustad med en nivåmätare och ett avloppsutlopp.
7. Cirkulationsrör och ventil: Ansluter vätskeuppsamlingstanken till spraysystemet, vilket möjliggör återvinning av absorbent. Vissa system har också en reagenstillsatsport.

PP-skrubbern har en enkel struktur och är lätt att använda, vilket gör den lämplig för behandling av låg- och medelkoncentrerade avgaser inom industrier som kemisk bearbetning, galvanisering, tryckning och färgning samt beläggning.
